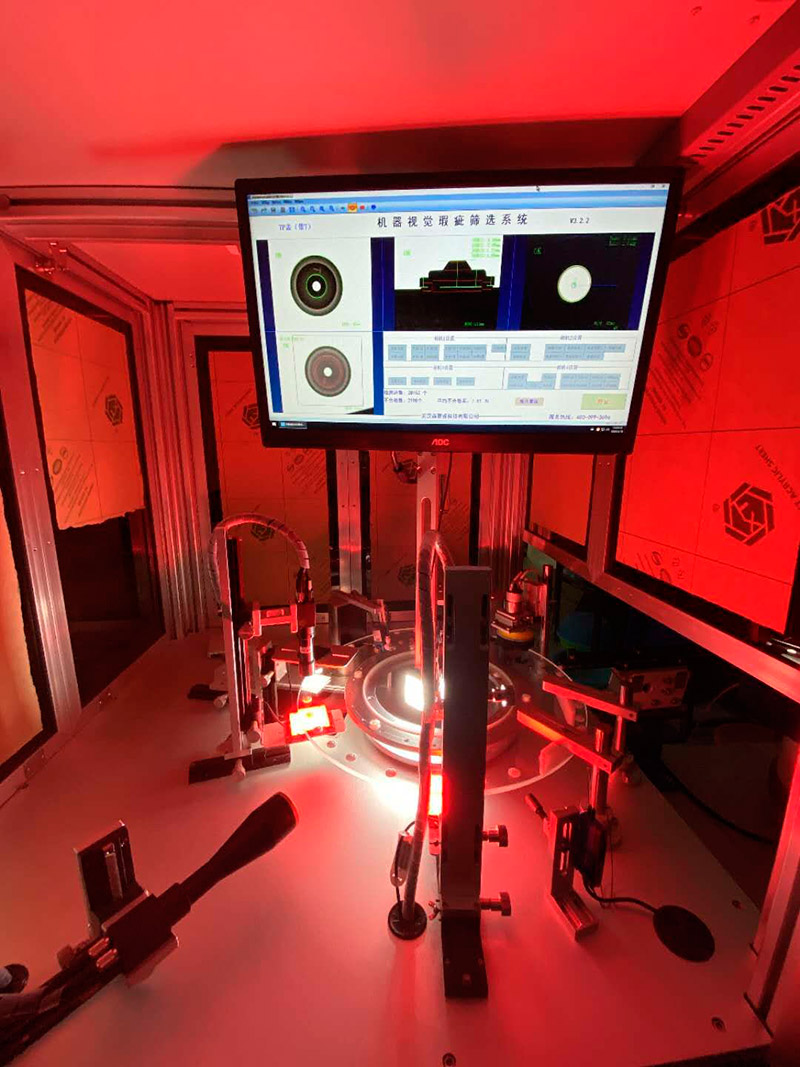

采用視覺影像檢測陶瓷導向架外觀相比傳統人眼視覺和自動通孔機器有了技術上的重大突破，效率快、大大降低了人員成本，明顯體現了自動化檢測的優勢，產品質量又更進一歩的提高。

一、檢測項目

      被測件為溫控器導向架，材料為陶瓷材質，質堅易碎。常見缺陷為炸裂、粉塵，氣孔，邊沿缺損、變形、孔徑超標、黑點瑕疵、內部缺損，混料等。

二、導向架部分檢測與效果

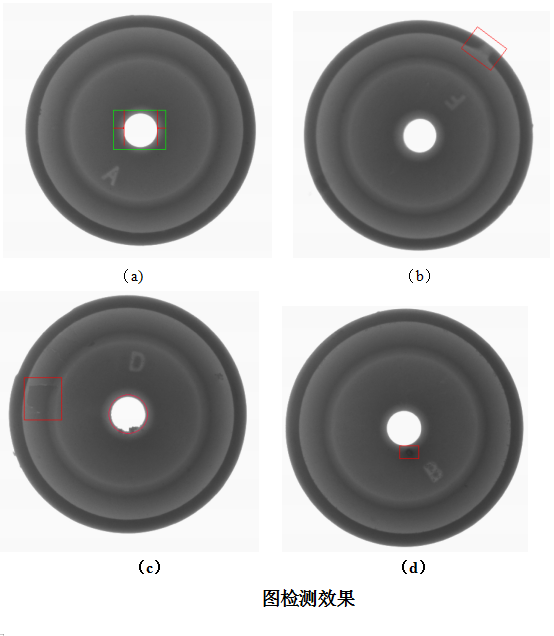

如圖所示蓋體檢測效果，（a）為檢測孔徑及干涉情況；（b）為外延缺損；（c）為內部瑕疵；（d）內部黑斑

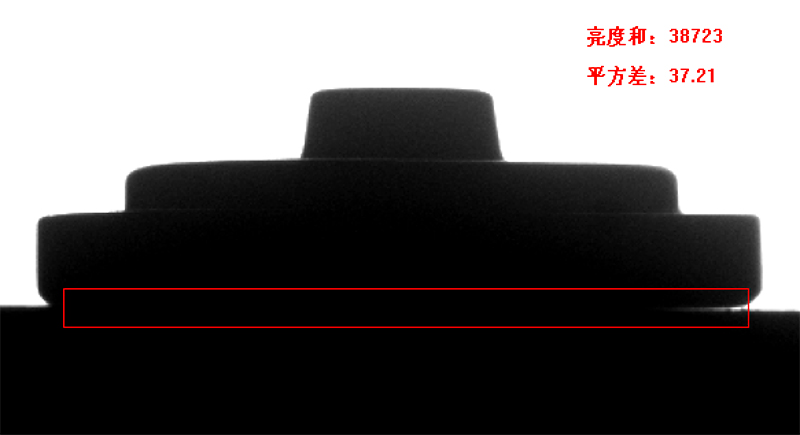

導向架平整度檢測效果

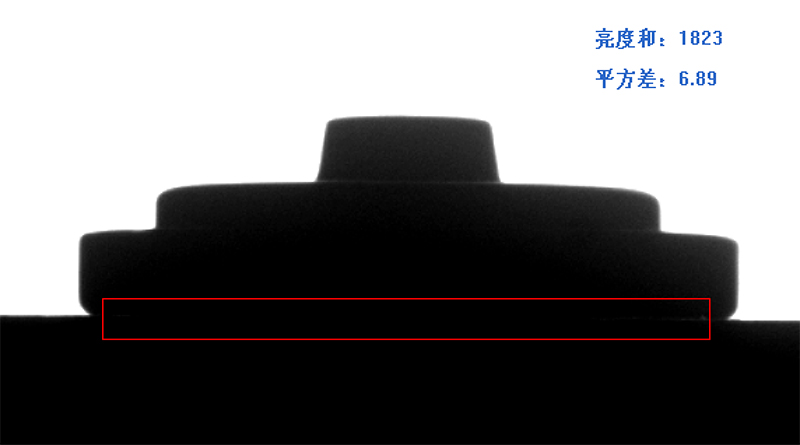

正常未彎曲蓋體

（形變、內孔直徑有公差判斷，表面瑕疵大于0.5mm肉眼可見）
